दूरबीन कैसे काम करती है - दूरबीन के भाग और उनके कार्य

दूरबीन कैसे काम करती है

दूरबीन विभिन्न मीडिया के माध्यम से यात्रा करते समय प्रकाश के गुणों और व्यवहार का लाभ उठाकर, ऑप्टिकल कानूनों के सिद्धांतों पर काम करते हैं। आइए एक नजर डालते हैं कि दूरबीन कैसे काम करती है, दूरबीन के आवश्यक हिस्से क्या हैं और वे एक साथ कैसे काम करते हैं?

दूरबीन में कार्य करने के लिए तीन ऑप्टिकल भाग होते हैं:

नेत्रिका या नेत्र संबंधी: प्रक्षेपित आभासी छवि पर ध्यान केंद्रित करने और उसे बड़ा करने के लिए

प्रिज्म: छवि अभिविन्यास को सही करने के लिए - छवि को लंबवत और क्षैतिज रूप से फ़्लिप करें

उद्देश्य लेंस: आपतित प्रकाश को एकत्रित करता है और उसे केंद्र बिंदु में केंद्रित करता है, आमतौर पर विपथन की भरपाई के लिए 2 या अधिक लेंसों की एक लेंस प्रणाली होती है

दूरबीन कैसे काम करती है इसकी आसान व्याख्या

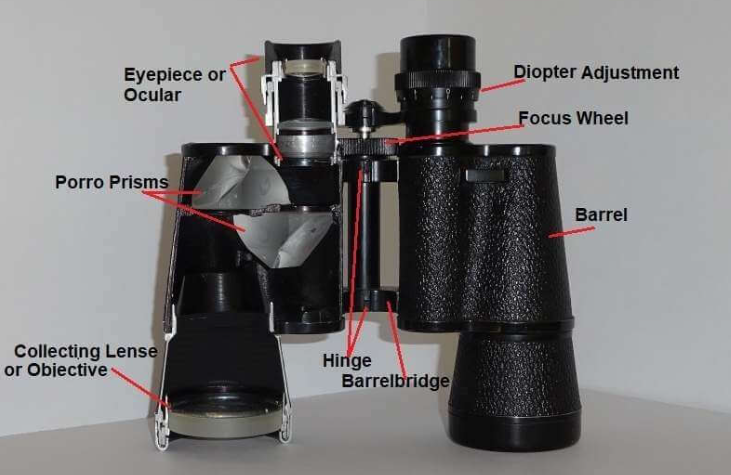

दूरबीन के हिस्सों और उनके कार्यों को समझने के लिए, दूरबीन को अलग करना और अंदर का नजारा देखना सबसे अच्छा है। इस तरह आप अलग-अलग असेंबलियों को देख सकते हैं और बेहतर विचार प्राप्त कर सकते हैं कि दूरबीन कैसे काम करती है। वहाँ है एकऑप्टिकल प्रणाली और एक यांत्रिक प्रणालीको देखने के लिए।

दूरबीन के ऑप्टिकल भाग

दूरबीन में तीन ऑप्टिकल असेंबली होती हैं जो दूर की वस्तु को बड़ा करने और उसे करीब दिखाने के लिए प्रकाश को अपवर्तित और केंद्रित करती हैं। ये तीन आवश्यक घटक हैं ऑब्जेक्टिव लेंस, प्रिज्म सिस्टम और ऐपिस। आइए इन भागों के कार्यों को समझने के लिए इन भागों पर करीब से नज़र डालें और दूरबीन कैसे बड़ा करती है।

उद्देश्य लेंस

उद्देश्यइसके बड़े के साथसंग्रह लेंसयह दूरबीन के सामने या निचले सिरे पर स्थित है, यह इस पर निर्भर करता है कि आप इसे कैसे देखते हैं। संग्रह लेंस का उद्देश्य रुचि की वस्तु हैप्रकाश को पकड़ लेता है.

उतना ही बड़ाAPERTURE- लेंस का व्यास, दूरबीन में प्रकाश एकत्र करने की शक्ति जितनी अधिक होगी, छवि उतनी ही उज्जवल दिखाई देगी। इस कारण से, शिकारी या तारा-दर्शन के शौकीन बड़े लेंस व्यास वाली दूरबीन चुनते हैं। हल्के कॉम्पैक्ट दूरबीन, जो लंबी पैदल यात्रा या कभी-कभी उपयोग के लिए बहुत अच्छे होते हैं, उनका एपर्चर लगभग 25 मिमी से भी छोटा हो सकता है। एपर्चर का आकार दूरबीन रेटिंग के दूसरे नंबर में व्यक्त किया गया है। 8x42

ऑब्जेक्टिव लेंस द्वारा बनाई गई आभासी मध्यवर्ती छवि उलटी और प्रतिबिंबित होती है। इसे ठीक करने के लिए दूरबीन के अंदर प्रिज्म का प्रयोग किया जाता है।

प्रिज्म प्रणाली

दूरबीन में प्रिज्म के बिना, पर्यवेक्षक को एक उलटी छवि दिखाई देगी। प्रिज्म इसे ठीक करते हैं, और वे दूरबीन की लंबाई को कुछ हद तक कम करने में भी मदद करते हैं।

प्रिज्मक्राउन ग्लास से बने होते हैं औरसुधारक दर्पण के रूप में कार्य करें. जैसे ही प्रकाश किरण प्रिज्म से होकर गुजरती है, कई प्रतिबिंब ऑब्जेक्टिव लेंस द्वारा प्रक्षेपित उलटी और उलटी छवि को पलट देते हैं, जिससे पर्यवेक्षक एक सामान्य दिखने वाली छवि देख सकता है।

दूरबीन में दो प्रमुख प्रकार के प्रिज्म का उपयोग किया जाता है। ये पोरो प्रिज्म और विभिन्न छत प्रिज्म डिजाइन हैं।

पोरो प्रिज्म

पोरो प्रिज्म दूरबीन में दो प्रिज्म का उपयोग किया जाता है, वे एक दूसरे से समकोण पर स्थापित होते हैं।

प्रकाश किरणें आंतरिक सतहों से परावर्तित होती हैं और एक प्रिज्म में ऊपर से नीचे की ओर और दूसरे प्रिज्म में बाएं से दाएं की ओर उलटी होती हैं।

पोरो प्रिज्म प्रणाली वाली दूरबीनों का लाभ यह है कि इन प्रिज्मों का निर्माण करना बहुत आसान और सस्ता है और इन्हें कम जगह की आवश्यकता होती है क्योंकि ये एक-दूसरे के बगल में स्थापित होते हैं।

पोरो प्रिज्म दूरबीन अक्सर रूफ प्रिज्म दूरबीन की तुलना में छोटी बनावट की होती हैं।

छत प्रिज्म

इस प्रिज्म प्रणाली में आमतौर पर दो प्रिज्म होते हैं, जिनमें से कम से कम एक का आकार छत के किनारे जैसा होता है।

विभिन्न तरंग दैर्ध्य के चरण बदलाव की भरपाई करने और रंग फ्रिंजिंग को कम करने के लिए प्राइम्स ग्लास बॉडी के एक तरफ को लेपित किया जाना चाहिए, इससे रूफ प्रिज्म पोरो प्रिज्म की तुलना में थोड़ा अधिक महंगा हो जाता है।

रूफ प्रिज्म दूरबीन में छवि सुधार पोरो की तुलना में अधिक जटिल बीम पथ का अनुसरण कर सकता है, लेकिन ऑब्जेक्टिव लेंस से उलटी और प्रतिबिंबित छवि को पलटने का परिणाम समान होता है।

छत के प्रिज्म अधिक पतले, अधिक कॉम्पैक्ट निर्मित दूरबीन की अनुमति देते हैं। उन प्रिज्म वाली दूरबीनें पोरो प्रिज्म वाले मॉडल की तुलना में थोड़ी संकरी और अधिक सुंदर होती हैं, लेकिन आमतौर पर थोड़ी अधिक महंगी होती हैं क्योंकि अधिक विस्तृत उत्पादन की आवश्यकता होती है।

आईपीस

आईपीस, यह भी कहा जाता हैआंख का, दूरबीन के सामने स्थित हैं और ये दो लेंस हैं जिन्हें हम अवलोकन के दौरान सीधे देखते हैं।

आईकप (ऑक्यूलर बैरल पर रबर एक्सटेंशन) का उपयोग अक्सर आईपिस से आंखों की सही दूरी बनाए रखने और तिरछी भटकती रोशनी से कुछ सुरक्षा प्रदान करने के लिए किया जाता है।

ऐपिस में आमतौर पर दो या दो से अधिक लेंस होते हैं।

जब दूरबीन ठीक से केंद्रित होती है, तो यह मानव आंख को ऑब्जेक्टिव लेंस और प्रिज्म प्रणाली द्वारा प्रक्षेपित छवि को देखने की अनुमति देती है।

दूरबीन के यांत्रिक भाग

डायोप्टर समायोजन

कई लोगों की दोनों आंखों की रोशनी एक समान नहीं होती। दूरबीन के माध्यम से थकान-मुक्त अवलोकन की अनुमति देनाअलग-अलग दृष्टि की क्षतिपूर्ति की जानी चाहिएताकि दोनों आंखें एक केंद्रित छवि देख सकें।

आमतौर पर, नेत्र लेंस के फोकस को समायोजित करके डायोपट्रिक अंतर की भरपाई के लिए सही ऐपिस को ठीक किया जा सकता है।

समायोजित करने के लिए, अपनी दाहिनी आंख बंद करें और केंद्र फोकस व्हील को घुमाकर बाईं आंख (डायोप्टर क्षतिपूर्ति के बिना ऐपिस) का उपयोग करके किसी वस्तु पर ध्यान केंद्रित करें जब तक कि छवि तेज और स्पष्ट न हो जाए। फिर डायोप्टर एडजस्टमेंट की सहायता से दूसरी ऐपिस पर तीक्ष्णता को ठीक से समायोजित करें।

फोकस व्हील

विभिन्न दूरी पर वस्तुओं को देखते समय एक स्पष्ट और स्पष्ट छवि प्राप्त करने के लिए दूरबीन के फोकस को समायोजित करना हमेशा आवश्यक होता है। फ़ोकस नॉब (या फ़ोकस व्हील) को घुमाने से ऐपिस (या केवल ऐपिस लेंस में से एक) बाहर की ओर धकेलेगा या अंदर खींचेगा, ताकि ऐपिस का फ़ोकस बिंदु ऑब्जेक्टिव लेंस के फ़ोकस बिंदु के साथ परिवर्तित हो जाए।

काज के साथ बैरल-ब्रिज

दूरबीन बस दो दूरबीनें हैं जो एक दूसरे के बगल में लगी होती हैं। उन्हें बिल्कुल एक ही दिशा में इंगित करने की आवश्यकता है ताकि एक पर्यवेक्षक उनके माध्यम से एक साथ देख सके। बैरल-पुल धारण करता हैदूरबीन की बैरल समानांतर संरेखण मेंएक दूसरे से इसलिए ऑप्टिकल अक्ष समानांतर है (प्रकाश किरण है)।समेटा हुआ).

पुल से जुड़ने वाले टिकाएं हमें दर्शकों की व्यक्तिगत आंखों की दूरी के अनुसार ऐपिस की दूरी को समायोजित करने की अनुमति देते हैं।

बैरल या ट्यूब

बैरल वह आवास है जो सभी ऑप्टिकल भागों को एक साथ रखता है। आवास ऑप्टिकल घटकों की सुरक्षा करता है और उन्हें स्थिर स्थिति में रखता है ताकि वे यांत्रिक झटके से या गिरने पर हिलें नहीं।

कई बेहतर दूरबीनों में पानी और नमी को दूर रखने के लिए ओ-रिंग सील होती है। कई उच्च कीमत वाले मॉडलों में, पानी के नीचे डूबे रहने पर भी पानी प्रतिरोध सुनिश्चित करने के लिए आंतरिक भाग को अक्रिय गैस से भरा जाता है।

पोरो प्रिज्म दूरबीन में प्रकाश का पथ

प्रिज्म छवि को कैसे उलट देता है

देखी गई वस्तु की छवि क्षैतिज और लंबवत रूप से उलटी दिखाई देती है

पहला प्रिज्म छवि को लंबवत रूप से उलट देता है

दूसरा प्रिज्म छवि को क्षैतिज रूप से उलट देता है

अभिदृश्यक की फोकल लंबाई के अंत में एक छोटी छवि प्रक्षेपित की जाती है

नेत्र छवि को बड़ा करके आँख के सामने प्रस्तुत करता है

छवि फोकस में कैसे आती है

दर्शकों को एक केंद्रित और स्पष्ट छवि प्रस्तुत करने के लिए, नेत्र लेंस का केंद्र बिंदु वस्तुनिष्ठ लेंस के केंद्र बिंदु के साथ अभिसरित होना चाहिए।

दूरबीन आवर्धन की गणना कैसे करें

दूरबीन के आवर्धन को "शक्ति" के रूप में भी जाना जाता है, यह एक महत्वपूर्ण रेटिंग कारक है, जो उपकरण के इच्छित उपयोग पर निर्णय लेने में मदद करता है। यह इंगित करता है कि नंगी आंखों से देखने की तुलना में दूरबीन से देखने पर कोई छवि कितनी बार बड़ी दिखाई देती है।

आवर्धन संख्या लेंस की फोकल लंबाई और ऐपिस की फोकल लंबाई का भागफल है। उपरोक्त उदाहरण में यह होगा240 / 24 = 10

दूरबीन का आवर्धन दूरबीन रेटिंग के पहले अंक अर्थात में व्यक्त किया जाता है।8x42

सबसे लोकप्रिय आवर्धन कारक 8x और 10x हैं। 10x आवर्धन पर, 100 मीटर दूर की वस्तुएँ ऐसी प्रतीत होती हैं मानो वे 10 मीटर दूर हों।

सारांश दूरबीन के हिस्से और उनके कार्य

काफी दिलचस्प है कि दूरबीनें कैसे काम करती हैं, और उन्हें मूल रूप से तीन ऑप्टिकल भागों की एक बहुत ही सरल व्यवस्था से एक साथ कैसे रखा जाता है: ऐपिस, प्रिज्म और ऑब्जेक्टिव लेंस।

उद्देश्य लेंसदूरबीन के सामने के सिरे पर बड़ा लेंस होता है, यह देखी गई वस्तु की ओर होता है। अभिदृश्यक लेंस का व्यास कहलाता हैएपर्चर.लेंस का आकार रिज़ॉल्यूशन (तीक्ष्णता) निर्धारित करता है और कितना प्रकाश एकत्र किया जा सकता है। उद्देश्य से खींची गई छवि प्रतिबिम्बित और उलटी होती है।

प्रिज्मछवि को सही करने के लिए उपयोग किया जाता है। जब उलटी छवि की प्रकाश किरणें प्रिज्म से होकर गुजरती हैं, तो वे प्रिज्म की आंतरिक सतहों से परावर्तित होती हैं और एक सामान्य, वास्तविक दिखने वाली छवि के रूप में बाहर निकलती हैं। प्रिज्म के प्रकार पोरो प्रिज्म और रूफ प्रिज्म हैं।

ऐपिसया ऑक्यूलर वह भाग है जहां उपयोगकर्ता देखता है। वस्तुनिष्ठ लेंस ने जो छवि एकत्र की है और अपनी फोकल लंबाई के अंत में प्रक्षेपित की है, उसे ऐपिस द्वारा बड़ा किया जाता है और दर्शक की आंखों के सामने प्रस्तुत किया जाता है।
